一、灯位接线方式
①变压器I1-I2为AC180VI1I3为AC220V。
②变压器I次的1,接公共端接线端子;变压器I次的3,可接主丝接线端子2,或是副丝接线端子1,也或是副灯接线端子3,如果通过灯丝自动转换装置可双灯三丝之间自动转换。

 二、灯座接线端子的配线定义
1)上部标有“1”号的端子和下部的公共端点亮主灯的副丝。
2)上部标有“2”号的端子和下部的公共端点亮主灯的主丝。上部标有“3”号的端子和下部的公共端点亮副灯。

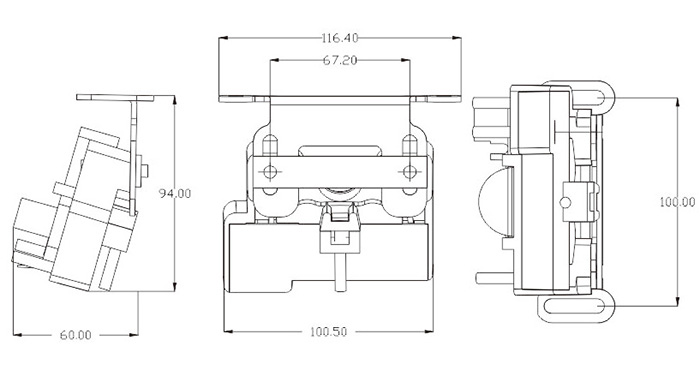

三、灯座的尺寸标注

灯座采用M6的螺丝安装在铝合金机构色玻璃下面M6安装孔。
